Einführung:

Als ich mit meinen Nachforschungen in den ausklingenden 1990er Jahren begann, hatte man als deutschsprachiger Hobbyhistoriker kaum Zugang zu detaillierten Literaturquellen hinsichtlich der Entstehung des Fernsehens im Rest der Welt. Dies betrifft die englischsprachige Literatur, die nur einen bescheidenen und fallweise bevormundeten Auszug ins Deutsche übersetzt am Markt aufkommen lässt.

Umso mehr gilt dies aber für die französischsprachige Fachliteratur über die kaum eine Übersetzung zum gegenständlichen Thema bekannt geworden ist.

Dazu kommt, das beim Thema Fernsehen selbst in der Originalquellliteratur – dort sogar in ein und demselben Artikel! Widersprüche und Doppelangaben vorherrschen die ein genaues Verstehen der Historie fast unmöglich machen.

Und nicht zuletzt muss man als neutraler Forscher die Texte von nationalen Einflüssen trennen bzw. diese entsprechend mitbewerten um zu einer nach heutigen Maßstäben relevanten Aussage zu kommen.

Erst ein Vergleich verschiedenster Quellen konnte einen ersten (sicher noch unvollständigen und noch zu überarbeitenden) Beitrag entstehen lassen.

Um die weißen Flecken hinsichtlich der Einführung des Fernsehens in Frankreich schließen zu können bestellte ich ein Konvolut bestehend aus Original Magazinen und Büchern aus der Zeit nach 1945 bis etwa 1950.

Die Aufarbeitung der Inhalte brachte so ein wenig Klarheit in die vielfach vorhandenen Widersprüche auf die ich im folgenden eingehen möchte.

Eine Übersicht der verwendeten Literatur finden Sie im Anhang. Stellenweise wurde ein Literaturverweis im Text integriert.

Meine Arbeit bezieht sich auf den Übergang zum elektronischen Fernsehen im Zeitraum ab ~1935 bis etwa 1950, mit dem Schwerpunkt auf die Einführung des 819 Zeilen Fernsehdienstes.

Eine zukünftige Arbeit kann sich dann um die Einführung des 625 Zeilen Programmdienstes sowie des SECAM Farbfernsehens widmen. Siehe dazu auch der Beitrag "40 Jahre PAL Farbfernsehen".

Begriffe:

Für die Vertikalauflösung wird der Begriff „Zeilen“ verwendet

Für die Horizontalauflösung wird der Begriff „Linien“ verwendet

Für progressive Abtastung steht „p“

Für die Abtastung im 2/1 Zeilensprungverfahren steht „i“

Die Ausgangsbasis zum Start des französischen elektronischen Fernsehens:

Frankreich war eine der vier führenden Nationen neben den USA, Großbritannien und Deutschland in Sachen der Fernsehentwicklung.

Die Köpfe für das Fernsehen waren hier stellvertretend Fachleute wie die der Compagnie des Compteurs mit René Barthélemy und Paul Mandel sowie Henri DeFrance, der das Unternehmen Radio Industrie vertrat.

Bild: 27. April 1935 - Eine Fernsehübertragung mit Madame Bretty aus der Rue de Grenelle, Paris [2].

Auszug eines Artikels von Marc Chauvièrre aus „Die Antenne“ vom 3. März 1935 [3].

„Kommentar:

Besuch des Ingenieurs Marc Chauvièrre beim Fernsehlaboratorium von René Barthélemy.  Compagnie des Compteurs von Montrouge und René Barthélemy bereiten sich aktiv für die ersten offiziellen Ausstrahlungen des Fernsehens mit 60 und später 180 Zeilen vor.  Der Filmgeber für 180 Zeilen ist schon fertig, und die ersten Ausstrahlungen in dieser Auflösung werden im Dezember 1935 vom Post-Minister Georges Mandel eröffnet.„

Aus den anfänglichen Experimenten mit den verschiedenen mechanischen Zeilenstandards und Versuchssendungen im 60, 120 und 180 Zeilenraster definierte man im Jahr 1936 einen 240/25p Zeilen Standard der auch die Verwendung elektronischer Aufnahmesysteme vorsah.

Man beachte die Parallele mit dem 1935 von J.L. Baird in Großbritannien propagierten 240 Zeilen System, welches aber von der BBC zugunsten des elektronischen 405 Zeilensprung-Systems von Marconi-EMI nicht auserkoren wurde.

In Frankreich bot für Firmen wie Grammont der 240 Zeilen Standard die Möglichkeit, über den Einsatz von Programmzubringerstrecken in Form von Richtfunk oder Kabel theoretisch wie auch praktisch nachzudenken:

Ebenso machte man sich Gedanken über die Filmabtastung.

Bild: Grammont Cinematographie 1936 mit 240 Zeilen [4]

Bild: Sender-Empfängerprinzip 1936 [4]

Als interessantes Detail ist der Einsatz eines mit 100% Trägeramplitude ausgestrahlten Synchronsignals bei positiver Bildmodulation (weiß = 100%) zu vermerken.

Im Vergleich dazu verwendeten die Sendenormen in Deutschland und Großbritannien wie auch später Paris selbst einen 0 bzw. 3-5% Restträger als Synchronimpuls bei sonst positiver Videomodulation. Eine eigene Abhandlung zur Modulation finden Sie später.

Ein öffentlichkeitswirksames Ereignis zu Werbezwecken, wie es dies etwa 1936 die Olympiade in Berlin für Deutschland war, oder der BBC Life Übertragung der King Georg Krönung von 1936 sowie die Wimbledon Übertragung 1937 sucht man in Frankreich vergebens.

Darin lässt sich mitunter erkennen, weshalb auch in der Nachkriegszeit das Medium Fernsehen nicht auf eine Akzeptanz oder gar auf eine Erwartungshaltung in der Bevölkerung zurückgreifen konnte wie dies in Deutschland oder auch England der Fall war. Weitere Gründe werden später angeführt.

In Frankreich ist man selbst unschlüssig darüber wann eigentlich die Eröffnung des offiziellen Fernsehdienstes begann, und so gibt die Literatur wahlweise den 26. April 1935 [8] mit 60 Zeilen, den 27. Januar 1936 aber auch den April 1938 [8] nun mit 455 Zeilen als Sendebeginn an.

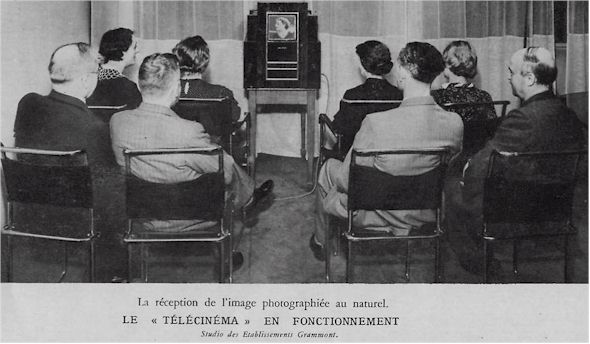

Bild: Grammont Gemeinschaftsfernsehen 1936 "Telecinema" offenbar im Kurzschlußverfahren [4]

Die Unklarheit selbst über das Datum lässt auf einen reinen Versuchsbetrieb mit einigen Laborempfängern schließen, die gemäß obigen Ausführungen mit 240 Zeilen begonnen hatten bis sie 1938 auf 455 Zeilen standardisiert wurden.

Im Juli 1938 definiert ein Regierungsdekret für drei Jahre (also bis Juli 1941) die Norm auf 455 Zeilen.

  Bild: 455/i50 Zeilen Norm positiv Modulation mit Restträger als Synchronimpuls

Gesendet wurde über den Eiffelturm in Paris dem damals leistungsstärksten UKW Fernsehsender der Welt mit 30 kW Bildträgerleistung und einem 6 kW Tonträger. Interessant, dass dieses 5/1 Verhältnis auch bei der FM Ton Übertragung seine Gültigkeit in der OIRT Norm behielt. (nach CCIR B/G sind es 10/1)

Weitere Details: Zweiseitenband Übertragung auf der 46 MHz Bildträgerfrequenz und 42 MHz Tonträgerfrequenz im AM Standard; Dies entspricht einem 4 MHz Bild-Tonträgerabstand;

Die Abstrahlung erfolgte mit vertikaler Polarisation,

>=3 MHz Videobandbreite,

>= 7 MHz Kanalbandbreite von 42 bis etwa 49 MHz.

Damit hatte der Paris Sender die größte Entwicklungsreserve hinsichtlich der maximal möglichen Linienauflösung eines Fernsehsystems, (Vergleiche: Deutsche Norm bis max ~2.5 MHz, Britische bis etwas über 3 MHz), Stichwort: Kellfaktor.

„Die Ausstrahlungen werden ab dem 4. Januar 1937 von 11 Uhr bis 11 Uhr 30 und von 20 Uhr bis 20 Uhr 30 während der Woche und von 17 Uhr 30 bis 19 Uhr 30 am Sonntag regelmäßig durchgeführt.

Parallel dazu im Kurzschlussverfahren verwenden die Unternehmen ihre eigenen Labors.

Das sind:

441 Zeilen für Grammont,

450 Zeilen für die Compagnie des Compteurs, und

455 Zeilen für Thomson-Ducretet.

Im Jahre 1939 zählt man nur 200 bis 300 Fernsehempfänger, davon waren einige wenige an öffentlichen Orten aufgestellt.“

Mit dem Kriegsbeginn ab Ende 1939 wurden daraufhin wie auch in England die Fernsehsendungen eingestellt. Zudem ist mit dem Einmarsch der Deutschen in Paris 1940 durch Sabotage der Résistance der Sender durch Zerstörung einiger Röhren beschädigt worden.

Von Ende 1939 bis Mai 1941 interessierte sich niemand für das Schicksal dieses Senders, bis ein Befehl des höheren Nachrichtenführers, Frankreich den Auftrag erteilte den Sender zum Zwecke der Ersatzteil- und Rohstoffgewinnung zu demontieren [8].

Es berichtet Walter Bruch von kommunistischen Sabotageakten am von der AEG verlegten HF Koaxialkabel am Fuß des Eifelturms zur Antenne um den 24. Mai 1937, was während der Pariser Weltausstellung das französische Fernsehen nicht in Betrieb gehen ließ und es am Messepavillon eine rein deutsche (Telefunken) Angelegenheit werden ließ [12/S230, 235].

Der Fernsehsender Paris 1943/44

Es soll der Leidenschaft für das Leben in Paris zuzuschreiben sein, dass gegen Ende 1941 der dafür verantwortliche nunmehrige Wehrmachtsangehörige und ehemalige Sendeleiter des Berliner Fernsehens, Kurt Hinzmann von der RRG Reichsrundfunkgesellschaft, sich seit dem 22. Juli 1941 sehr bestimmt für eine Wiederinbetriebnahme des Senders als Alternative zur bereits in Angriff genommenen Demontage einsetzte.

Ähnlich wie in Berlin selbst, wo die dafür Verantwortlichen zwecks der Erlangung des „UA- Unabkömmlich Status für den Fronteinsatz“ den Fernsehdienst mit Billigung des Propagandaministeriums für die Truppenbetreuung im Berliner Kuppelsaal wieder aufnahmen.

Anmerkung: Zu dieser Zeit waren in Deutschland nicht weniger als 25 Kameras (London hatte lediglich 7) und sechs Filmabtaster vorhanden. Hinzu kamen zwei transportable Studios [1/116]

Federführend durch die Deutschen, wurde 1942 ein Vertrag mit der bereits aus der Vorkriegszeit (1939 [8]) mit Telefunken in Zusammenarbeit stehenden Gesellschaft, der Compagnie des Compteurs abgeschlossen. Die Lieferung der Studiogeräte erfolgte aus Deutschland von Telefunken und der Fernseh-GmbH [1/S116].

Somit ging der „Fernsehsender Paris“ am 7. Mai 1943 nach der Reparatur und Umstellung auf die deutsche 441 Zeilen Norm auf Sendung.

Die wirklich interessanten Details und Hintergründe kann man einem gut recherchierten Aufsatz und der Zusammenfassung einer Dissertation von Frau Petra Truckendanner mit dem Titel "Der Fernsehsender Paris (1942 - 1944)" entnehmen.

Die Umstellung auf die deutsche Norm:

Deutsche Norm bedeutete auch eine Umstellung des Tonsenders von 42 auf 43,2 MHz was nunmehr einen Bild-Tonträger Abstand von 2,8 MHz ergab.

Die betroffenen Geräte des Französischen Altbestandes waren aufgrund des vorherrschenden Geradeaus-Paralleltonverfahrens sicher leicht auf die neue Frequenz abzustimmen.

In der Literatur wird jedoch von mäßiger Bildqualität mit dem neuen Sender berichtet für dessen Ursache ein Übersprechen des im ehemaligen Videobandes (<=3MHz) nunmehr befindlichen Tonsenders gelten kann. Ein Begrenzen der maximal möglichen Videobandbreite im Empfänger auf etwa 2,5 MHz wird diesen Effekt behoben haben.

Was blieb, ist der Verlust von bis zu einem Viertel der Bildauflösung bedingt durch das Fehlen von ~500 kHz Videobandbreite.

Hier stellt sich die Frage, warum für Paris nicht auf dem alten 4 MHz Bild/Tonträger Abstand verblieben wurde, da die brutto Studiobandbreite für das deutsche 441 Zeilen Signal ebenfalls rund 3 MHz beträgt und dieser Mehrwert beschnitten werden musste.

Die örtlichen Baumaßnahmen auf Kosten der französischen Behörden wurden durch Franzosen durchgeführt. Das Studio entstand im vom Eiffelturm etwa 800 m entfernt liegenden Vergnügungszentrum „Magic City“ dessen Sender man mit einem Breitbandkabel und einer Zuspiel-ZF von 8,4 MHz modulierte.

Nationalsozialistische Zukunftspläne?

Langfristige wirtschaftliche Ziele im Hinblick auf die durchaus schon absehbare Entwicklung des Fernsehens nach dem Krieg spielten auf deutscher Seite hinsichtlich der Durchsetzung deutscher Normen sicher eine Rolle.

Ende Juni 1941 entstand der Plan für ein „Europäisches Fernsehen“. Nach Italien (1939) nun auch Frankreich für die in Deutschland gültige 441-Zeilen-Norm zu gewinnen, um der deutschen Elektroindustrie damit für die Nachkriegszeit eine gute Ausgangslage zu verschaffen [9].

Das es unabhängig vom Ausgang des Krieges letztlich anders kam, und gerade die Franzosen sowohl beim s/w Standard wie auch bei der späteren Farbfernseh- SECAM Thematik mit Nachdruck ihre Interessen durchsetzen wollten lehrt uns die Geschichte.

Es ist wahr, dass selbst regionale Ausstrahlungen vor dem Krieg bestanden, jedoch meistens nur versuchsweise.  So gab Henry de France eine Demonstration im Mai 1939 auf der >Ausstellung des sozialen Fortschritts< in Lille.

Weiters gab es ein Studio in Toulouse und in Lyon. Eine erhalten gebliebene Rede des an der Spitze der mit den Deutschen kollaborierenden Vichy Regierung stehenden Marschalls Pétain wurde 1941 aus Vichy im Fernsehen übertragen.

Die Sendungen:

Der am 7. Mai 1943 versuchsweise und am 29 (30. [9]). September 1943 offiziell in Betrieb genommene Fernsehsender Paris wird von Deutschen gelenkt, wobei die französischen Behörden und Mitwirkenden absichtlich im Glauben gelassen wurden sie wären am Aufbau eines eigenständigen nationalen Fernsehdienstes beteiligt [8/S109].

Der Fernsehsender Paris sendete in deutsch und in französisch an verschiedenen Wochentagen von 10 Uhr bis 12 Uhr, von 15 Uhr bis 17 Uhr und allen Abenden von 20:30 bis 22 Uhr.

Das tägliche Programm besteht aus 6 Stunden (andere Quellen sprechen von 5 - 8 h täglich [7/S100]) davon 1,5 h live Material als Unterhaltung für die Verwundeten.

Das Programm wurde für die deutschen Krankenhäuser, Lazarette und wichtigen Staatsangehörigen in Paris mit einigen Hundert bis 1.000 Empfängern [8], darunter etwa hundert für die französischen Fernsehteilnehmern gestaltet. Die Empfänger wurden nach deutschem Baumuster durch die französische Industrie hergestellt.

Andere Schätzungen sprechen von einigen hundert Stück bis selbst an die 1.000 Geräte im privaten Einsatz, was einen Bestand von bis zu 2.000 Geräten mit Kriegsende darstellen dürfte.

Während der Programmpausen sendete der Tonsender das reine Rundfunkprogramm des Deutschlandsenders weiter [8/S112].

Ausgestattet war das Fernsehen gemäß dem Collingwood Memorandum wie folgt:

"Ein großes Studio von den Deutschen gebaut, mit einem Kontrollraum für sechs Kameras und einem Auditorium für 250 Besucher....An drei zusätzlichen Studios wurde gearbeitet - davon zwei kleine mit ~9 x 4.5 m und eines mit 40 m x 18 m und 7.5 m hoch mit einem Schwimmbecken in der Mitte." (Das war etwa 4 mal mehr Platz als es die Fernsehstudios am Alexandra Palace in London waren)

Eine Funkeinheit der Post mit rund 20 Mann sowie etwa 80 Spezialisten der Radiodiffusion Francaise betreuten die Technik [7/101].

Das Ende:

Am 16. August 1944 eine Woche vor dem Einmarsch der Alliierten beendet der Fernsehsender Paris seine Ausstrahlung und die deutschen Kameras wurden „Heim ins Reich“ geschafft, während die 441 Zeilen Filmabtaster in Paris blieben.[1/S116]

Am 20. August 1944 verlies das deutsche Personal Paris [7/S101].

Die Kosten von 120.000 RM monatlich teilten sich die Post, Propagandaabteilung und Wehrmachtskommandantur [7/S101].

Die Kosten (>17 Mio. Francs [9]) für die Wiederinstandsetzung und den Betrieb des Fernsehsenders sowie den Ausbau des Studios hatte die RDN (Radiodiffussion Nationale) zu tragen, während das Reichspostministerium die Finanzierung der Studiotechnik übernahm [9].

Man empfand das Fernsehen während der Okkupation auch nicht als französisches Fernsehen sondern als ein deutsches Besatzungsfernsehen was allein deshalb sicher von vielen abgelehnt wurde.

Der britische Geheimdienst als Zuseher des französischen Fernsehens

Bild: Testbild-Senderkennung Fernsehsender Paris 1943/44 wie sie in England empfangen wurde

Wo stand das französische Fernsehen nach 1945 ?

Nach der Rückgabe des Senders an die Franzosen konnte Frankreich aus dem ehemaligen Studio des Fernsehsenders Paris bereits ab Oktober 1945 als erstes Land in (Mittel-)Europa wieder Programme ausstrahlen.

Anmerkung: Diesen Anspruch erhebt auch die UdSSR (7. Mai 1945)

Bild:  Senderkennung nach der Befreiung - Television Francais

Der Tonsender wurde nach der Besetzung wieder auf 42 MHz zurückgebaut.

Allgemein befand sich das französische Fernsehen nach dem Krieg in einer besseren Ausgangslage als noch vor 1939, sowohl was die technischen wie auch baulichen Einrichtungen sowie die Größe selbst betraf. [1/S116]

Verschiede Daten:

• Am 17. Dezember 1946, erhält das Fernsehen innerhalb des französischen Rundfunks eine regelmäßige Programmzuordnung (zwölf Stunden pro Woche) ab Oktober 1947 . (RDN „Radiodiffusion de la Nation française", kurze Zeit später in „RDF - RadioDiffusion française" umbenannt. Die RDF unterstand der Verfügungsgewalt des Informationsministeriums)

• Eine der ersten großen Übertragungen galt der Tour de France mit dem am Schlusstag dem 25. Juli 1948 übertragenen Ereignis.

Die Basis:

Es wäre also möglich gewesen auf Basis des bestehenden Geräteparks ein nationales Fernsehen wie es auch die Briten mit Ihrem Vorkriegs 405 Zeilenstandard getan haben aufzubauen.

Dies ist aber nicht geschehen, sondern der oben zitierte Sender strahlte als "Pariser Insel" mit einer zum Aufwand nicht in Verhältnis stehender geringen öffentlichen Wahrnehmung seine Programme aus.

Zum Betrieb konnten nun auch zwei während der Besatzungszeit produzierte und erst nach der Befreiung fertiggestellte Kameras der Compagnie française de télévision (CFT) eingesetzt werden [10/S116].

Es fehlte an Geld sowie einer vermittelnden Vision daraus multiplikativ das Land mit einer Senderkette und Regionalstudios zu umspannen.

Wie erwähnt, hat das Fernsehen in Frankreich nicht die öffentliche Verbreitung erhalten wie dies in Berlin oder gar London mit einem echten Publikumsbetrieb geschehen war. Darüber hinaus gab es im Gegensatz zu London (~20.000 Fernsehempfänger) keinen namhaften Vorkriegsgerätebestand auf dessen Basis sich ein privates Breitenpublikum bilden hätte können.

Hinzu kam, das alles vorhandene, die 400 Zeilentechnik wie auch die Programmgestaltung während der Besetzung zwangsläufig mit der deutschen Okkupation bzw. der französisch/deutschen Kollaboration assoziiert wurde und auf ressentiments stieß und man bereits nicht unbedeutende Gelder in die Forschung von hochauflösenden = schärferen detaillierteren Bildern noch in den Kriegsjahren investiert hatte.

Ein endgültiges nationales Fernsehen sollte daher auch wesentlich von französischer Technik getragen werden. Das das Fernsehen bezogen auf den Zuseher in erster Linie durch den Programminhalt denn der Technik definiert wird sei hier nur so am Rande erwähnt.

PDF Liste der ersten französischen Nachkriegs TV Geräte 1948

Link: Oben siehe den Link zu den 1948 im Grand Palast vorgestellten 450 Zeilen Fernsehempfängern

Der Wunsch der französischen Nation etwas „besonderes“ haben zu wollen dürfte ebenfalls in der Frage wie es mit dem Fernsehen nach dem Krieg weitergehen soll mitgespielt haben.

Die Übernahme zum Beispiel der britischen 405 Zeilen wurde nicht realisiert. Nicht zuletzt deshalb, da

• dieser 10 Jahre alte Standard als nicht mehr zeitgemäß gegolten hat,

• da man selbst im eigenen Land (schon während des Krieges) über hochauflösende Systeme verfügte

• und die USA mit der 1941 herausgegebenen FCC Norm bereits 525 Zeilen als Niveau vorgaben.

• im Festlandeuropa die 625 Zeilen Norm in der UdSSR und der Tschechoslowakei Fuß fasste

• diese 625 Zeilen Norm auch bei den Normungstagungen propagiert wurde

• und allgemein die Richtung des Zuges mehr von nationalen Ideen geprägt war (Philips 567 Zeilen Testsystem 1948 welches dann zugunsten der 625 Zeilen Systeme aufgegeben wurden)

Wie Eingangs angeführt, hatten Frankreichs Fernsehpioniere auch während des Krieges - teilweise auch im Auftrag der Deutschen weitere Forschungen an der Fernsehtechnik durchgeführt.

Der CBS Korrespondent Charles Collingwood schrieb über seinen Besuch der Labors in Montrouge: "Die Ingenieure der Compagnie des Compteurs René Barthélemy (und Paul Mandel) präsentierten nach der Befreiung Frankreichs eine Bildzerlegung in 1.015 Zeilen. Seit 1940 arbeitete er am 1.000 Zeilen Fernsehen, wofür das Tochterunternehmen Compagnie Francaise de Television an die 10 Millionen Francs an Forschungsgelder investierte [1/S115]

Diese konnte noch auf 1.025 Zeilen verbessert werden konnte, und Henri de France, der das Unternehmen Radio Industrie vertrat, erreichte eine Bildauflösung mit 819 Zeilen die auch die Basis des neuen Standards werden sollte.

Der Report führt weiters aus: Während des Krieges wurden keine Arbeiten am Farbfernsehen gemacht, weder von der Compagnie des Compteurs noch von der Radiodiffusion Francaise (Paris Studios) [1/S116]. Diese Aussage ist mit möglichen Arbeiten Henry DeFrance am Farbfernsehen abzugleichen!

Die Compagnie des Compteurs arbeitete zudem unter Aufsicht der Deutschen.

Dazu kam die Unsicherheit, ob nicht die Entwicklung in den USA abgewartet werden soll um sogleich mit dem Farbfernsehen beginnen zu können ohne Kompatibilitätsprobleme mit einem Altbestand riskieren zu müssen.

So wusste man das was man hatte nicht richtig zu schätzen, und strebte nach höheren Qualitäten die ja auch tatsächlich im Labor als Prototypen erreicht worden sind.

Unter den technischen Gegebenheiten der Jahre 1946/47 sowie der geringen Kaufkraft breiter Teile der Bevölkerung war aber die Basis im Nachkriegseuropa für ein hochauflösendes System nicht optimal.

Dazu kam, das bis 1950 die Fernseh-Ausstrahlungen nur auf den Großraum Paris beschränkt blieben was eine Gemeinschaftsteilnahme der Nation am neuen Medium Fernsehen als gesamtes verhinderte.

Bild: Perfektes Paris Klischee: Französischer Balkon mit vertikalem Optex Halbwellendipol für den VHF Band I 441/455 Zeilen Fernsehsender mit Klemmmontage

Auch die Verunsicherung welche Technik oder Norm sich letzten Endes durchsetzen wird kann sicher kein Kaufanreiz für einen Fernsehempfänger mit einem für damals generell nicht unerheblichen Kaufpreis gewesen sein.

Vergleiche mit der Zögerung des europäischen Konsumenten beim Videomarkt in den 1980er Jahren durch den Systemkampf VHS-Video2000 drängen sich geradezu auf.

Einen pragmatischen Schlussstrich unter die Debatte zog dann der damalige Informationsminister und spätere Präsident Frankreichs François Mitterand mit seinem Erlass vom 20.11.1948:

Darin wurde eine landesweite Versorgung mit dem zur Norm erhobenen 819 Zeilen Dienst angekündigt und zeitgleich die Garantie abgegeben, den bestehenden 441 Zeilen Dienst weitere 10 Jahre bis 1958 aufrecht zu erhalten.

Doch selbst hier war ein Restrisiko vorhanden in wenigen Monaten die Norm an die der Briten anzupassen.

Eine Vergleichsübersicht der neuen mit der alten Norm bietet das nachstehende Diagramm:

Hier einige Normparameter:

Bild: Wo das britische System 13 Senderkanäle unterbrachte waren es beim französischen 819 Zeilen System gerade einmal nur vier Sender!

Dies gab den möglichen Käufern erstmalig die Systemsicherheit ihrer teuren Investition in ein 441 Zeilen Gerät für einen bestimmten Zeitraum. Dass dieser immer noch zu kurz für ein Investitionsgut dieser Klasse war darf angenommen werden.

Zum Vergleich: Wie groß wäre die Käuferschicht für ein Benzinauto wenn man nur eine Benzinversorgung für 10 Jahre garantieren würde?

(Exkurs-Nachtrag: 2022 hat uns die Realität zu dieser im Jahr 2005 damals fiktiv gestellten Frage mit Dieselfahrverboten und anderen Themen wie dem E-Auto schon längst eingeholt!)

In der Praxis lesen wir eine Anzeige des Herstellers Sonora mit seinem 441 Zeilen Modell des Typs TV3 vom Dezember 1950:

Darin gibt es den Hinweis auf die garantierte 441 Zeilen Ausstrahlung bis 1958 bei einem Gerätepreis von 54.500 Frs.

Bild: Werbeanzeige 1950 Sonora TV3 Version 441/455 Zeilen und der Zusicherung bis 1958 verwendbar zu sein

Einen Monat zuvor im November 1950, hat Sonora angekündigt erst an einer Serienerprobung der 819 Zeilen Version zu arbeiten die gemäß der Vergleichstabelle annähernd das Doppelte kosten würde.  (Dies gilt auch für die meisten anderen Hersteller)

   PDF Liste der ersten französischen Nachkriegs TV Geräte 1950

Link: Geräteübersicht der 1950 in Frankreich am Markt befindlichen 441 & 819 Zeilen Geräte [6]

Dennoch stand das neue Medium Fernsehen in Anbetracht der schwierigen wirtschaftlichen Lage mit Streiks und dem Kampf der Gewerkschaften keineswegs auf der Prioritätenliste ganz oben [8]. Das französische Fernsehen der unmittelbaren Nachkriegszeit stand im Schatten des schon etablierten Radios und war geprägt von permanenten Finanzproblemen und mangelnder Autonomie, was den weiteren Ausbau des Fernsehens beträchtlich hemmte.

Obwohl das französische Fernsehen anderen Ländern zu Beginn in der technischen Umsetzung überlegen war und man unmittelbar nach dem Krieg schon durch das fertig eingerichtete Fernsehstudio in Magic City über eine gute Ausgangslage verfügte, gelang es offenbar nicht, den Vorsprung entsprechend zu nutzen.

Die weitere Entwicklung verlief relativ langsam, ein Phänomen, das noch lange danach zu Diskussionen Anlaß gab:

Aufstellung: Das französische Fernsehprogramm im November 1950 für den 441 & 819 Zeilen Sender in Paris sowie in Lille

Und das wurde von den Fachleuten diskutiert:

Eine analoge für die öffentliche Ausstrahlung konzipierte s/w Fernsehnorm besteht auszugsweise aus den Parametern für die

· Zeilenzahl  (405, 525, 625, 819 z.B.)

• Bildwechselfrequenz (25 - bedingt durch die Netzfrequenz überall in Europa gleich)
• Wahl des Abtastverfahrens (Zeilensprungverfahren um das Flimmern zu verringern = 50 Halbbilder)
• Art der Modulation (Positiv oder Negativ - siehe Beitrag)
• Videobandbreite (je höher die Zeilenzahl desto höher die vertikale Auflösung - desto größer nach dem Kellfaktor auch die horizontale Auflösung)
• Art der Synchronisation (Zeilen und Bildimpulse - Positiv oder Negativ)
• Art der Tonmodulation (Frequenz oder Amplitudenmodulation - Bandbreite)
• Frequenzbedarf - Kanalbandbreite (In Abhängigkeit der Videobandbreite sowie der Übertragung als Zweiseitenbandsignal oder Restseitenbandsignal)
• Reichweite (Je schmalbandiger desto größer die Reichweite bei gleicher Sendeleistung)

Die Wahl der Videomodulation  – Die Wahl des Wertes des Synchronpegels:;

Warum wurde auch beim 819 Zeilen Bild die positive Videopolarität gewählt und nicht auf die in den USA seit 1941 (auch in Europa bis zum Ende der Analogära übliche) definierte negative Modulation zurückgegriffen?

Zur Klärung dieser Frage fand ich diesen Artikel welcher auszugsweise, frei übersetzt und kommentiert aus der Zeitschrift „La Radio Français“ 12/1948 mit dem Artikel „MODULATION POSITIV oder NEGATIV von Marc Chauvierre entnommen wurde:

Fazit:

Eine interessante Darstellung um die Denkweise der damaligen Zeit begreifen zu können. Gleichzeitig erfahren wir die inkonsequenten Gedankensprünge die ein Durchsetzen einer selbst 10 Jahre alten Meinung des Autors (der auch Geräte entwickelt hat als wichtiger erscheinen lässt als die Fakten, die selbst er als Plädoyer zur Negativ Modulation angibt während seine eigenen „Empfehlungen“ noch aufwändigere FM Synchronisierungen sind.

Hier findet sich auch die Parallele zum späteren FM-SECAM Farbfernsehsystem was Henry DeFrance entwickelt hat.

Was bleibt ist die Frage, warum man nicht zumindest beide scheinbaren Vorteile der Negativ und Positiv Modulation verknüpft hat und einen Nullpegel Synchronimpuls, jedoch eine negative Bildmodulation zur Verringerung der Visualisierung von Störsspitzen gewählt hat?

Der allgemeine Widerspruch stellt sich durch die hart erkämpfte Forderung von einerseits kostengünstigen Schaltungsmaßnahmen und dem zeitgleichen Zwang hochauflösendes TV als Einzigartigkeit in der Welt haben zu wollen, was alleine einen aufwendigen teuren 10 MHz ZF Verstärker erfordert, der alle anderen zuvor eingesparten Maßnahmen ad Absurdum führt.

Anmerkung: Es ist nicht bekannt auf welche Zeilenzahl der Autor abzielte - Eine letztendlich gewählte hochauflösende Zeilennorm soll es nicht gewesen sein.

Weiteres dazu siehe auch AM Ton.

Der französische AM Ton:

Über die Gründe der Wahl der AM - Amplituden-Tonmodulation wurde in der Literatur noch kein Hinweis gefunden.

Die Qualitätsvorteile der FM Audioübertragung dürfen sicher als bekannt vorausgesetzt werden und hätten gut zu einem HDTV Bild gepasst.

Mögen es die Inkompatibilität zum zwei Normenempfang bei Empfang des alten 441 Zeilen Senders mit seinem AM Ton gewesen sein die einen aufwendigeren Ton ZF Teil und Demodulator erfordert hätten?

Oder war es der bewusste Verzicht auf nicht französisch basierende Techniken die das vom Amerikaner Armstrong unter ausländischer Lizenz stehende FM System ablehnen hat lassen?

Durch die Wahl der positiv Modulation ohne verbleibenden Restträger war ein kostengünstigeres zwei Röhren einsparendes Intercarrier Zwischenträger Verfahren nicht möglich.

Seltsamerweise galt dies auch noch 1963 bei der Übernahme der 625 Zeilen Norm bei der der AM Ton bis zum Ende der Analogzeit blieb (um 1990 ergänzt mit dem digitalen NICAM System), wie auch die positive Videomodulation -letzteres aber mit 100% Synchronpegel)

Ein Thema selbst blieb aktuell: FM im Bild ja – FM im Ton nein!

Die neue 819 Zeilen Norm

Was war neu und anders an dieser Norm und wieweit konnten die Qualitätsparameter der 819/50i Zeilen Norm tatsächlich für den normalen Fernsehzuseher von Nutzen sein?

Das Zeilenraster:

Ein wesentlicher Punkt wurde vor allem als Argument genannt: Die Reduzierung bzw. vollständige Eliminierung des sichtbaren und als störend empfundenen Zeilenrasters.

Auch unsere 625 Zeilen Norm war im Schwarz-Weiß Zeitalter mit diesem erkennbaren Makel behaftet was zu technischen Sonderlösungen wie etwa den als optional erhältlichen Zeilenwobbler sowie als "Zeilenfrei" für Grundig TV Geräte geführt hat.

Viel auffälliger ist diese Rasterung in nachvollziehbarer Weise bei den 405- und 441 Zeilen Systemen in Frankreich und Großbritannien zu Tage getreten.

Im Vergleich mit dem bisherigen Standard ergaben 819 Zeilen bei den damals eingesetzten 22 cm und 31cm Rundröhren ein voll ausgeschriebenes Bild ohne störende (dunkle) Zwischenräume.

Der Normenvergleich:

Die Auflösung:

Zum Verständnis über die höhere Auflösung des Systems dient ein kleines Rechenbeispiel:

Die sichtbare Auflösung für den Betrachter hängt im Wesentlichen von der Darstellbarkeit der höchsten Frequenz im Bildsignal ab. Anders gesprochen bleibt offen ob der Strahl der Bildröhre diese Frequenz optisch darstellen kann.

Vor 1939 gab es die Erkenntnis, dass eine Auflösung von mehr als 3 MHz nicht dargestellt werden kann.

Die 819 Zeilen Norm nach CCIR L erlaubt eine zehn MHz Videosignalbandbreite.

Aufgeteilt auf das aktiv sichtbare Zeilenraster ergibt dies unter zu grunde Legung der Verhältnisse wie sie auch bei der 625 Zeilen Norm angewandt werden (eine verbindliche aktive Zeilenzahl war in den Quellen nicht ersichtlich) eine aktive sichtbare Zeilenzahl von 576/625 was 755/819 entsprechen würde.

Unter dem Einfluss des damals gültigen Bildbreitenverhältnisses von 5/4 ergibt dies

aktiv ~944 Linien.  (755 x 5/4)

Alternativ folgt die Umrechnung direkt von der Systemgesamtauflösung von (10,4 MHz/(755x25))x2 auf  ~1.100 horizontale Linien.

Bei Verwendung einer damals als oberste Größe erhältlichen 31cm Rundkolben Bildröhre wie etwa einer MW31-XX kann bei einem angenommenen Overscan (Überschreiben) in der Bildmitte von links und rechts von je einem Zentimeter eine Bildpunktbreite/Elektronenstrahldurchmesser auf der Phosphorschicht von (310+10+10)/944= 0,35 mm bzw. (310+10+10)/1.100= 0,30 mm  errechnet werden.

Bei einer 22cm Bildröhre wäre es bei identen Rechnungsgrundlagen gar ein <0,25mm Strahlpunktdurchmesser.

Ein Wert der mit den damaligen Mitteln kaum erreichbar scheint.

Lediglich ein Modell von 1950 mit einer 36cm Röhre würde demnach mit 0,40 mm eine annähernd realistisch darstellbare Bildpunktbreite aufweisen können.

Als Vergleichsreverenz diente damalig die 16mm Filmtechnik die man mit diesem Standard als äquivalent ansah. Dass in Folge die Übertragung speziell über HF nicht zwangsläufig diese Resultate vorweisen konnte kritisiert der Autor in seinem Artikel.

Sendeseitig erforderte dies den Einsatz von Kameras die tatsächlich diese Bandbreite liefern konnten.

Zeitgleich ist erstmalig im Vergleich zu den minderzeiligen Normen die Einseitenbandmodulation zum Einsparen von Bandbreite und der Ökonomisierung von Sendeleistung.

Durch das so genannte Nyquistfilter wird sendeseitig in der HF ein Seitenband bis zu einem Restband von zwei MHz abgeschnitten.

Der Träger selbst reduziert sich dabei auf 50% des Ursprungswertes. (Bild)

Besonderes Augenmerk bei diesem Vorgang ist auf die Übereinstimmung der Inhalte der abgeschnittenen Flanke, sowie einer konstanten Gruppenlaufzeit des GESAMTEN Frequenzbereiches bis 10,4 MHz erforderlich!

Gemäß Schramm (Filteranordnung zur Einseitenbandmodulation beim Fernsehen von Hans Schramm  26.9.1941 Hausmitteilungen Fernseh-GmbH Juni 1942 2. Band Heft 4) kostete diese Entzerr-Anpassschaltung bei der 441 Zeilen Norm einen halben Bildpunkt an Auflösung der sich als Konturenunschärfe (Plastik) bei steilen Signalflanken bemerkbar macht und bei 819 Zeilen bei dreifacher Signalbandbreite selbst bei verbesserter Technik eine noch größere Rolle gespielt haben muss.

Empfängerseitig bedeutet Einseitenbandübertragung einen erforderlichen höheren ZF-Verstärkungsfaktor und bei 819 Zeilen mit gleichzeitig größerer Bandbreite mehr Filter und damit weitere Verstärkerstufen die wiederum das Grundrauschen des Empfängers erhöhen.

An dieser Stelle sei auf die spätere CCIR Norm F verwiesen, wie sie im benachbarten Belgien verwendet wurde welche nur mehr 5 MHz Videobandbreite bei 819 Zeilen vorsieht. Eine Vereinfachung der Geräteschaltung auf das Niveau der B/G Norm wie auch eine bessere Frequenzökonomie für mehr Sender gingen einher.

So wird die Bandbreite für die unterschiedlichen Qualitäten angegeben:

 Tabelle: Bandbreitenbedarf in Abhängigkeit der gewählten Zeilenzahl/Fernsehnorm

(Vergleiche: 3 MHz = VHS Auflösung beim PAL 625 Standard – 5 MHz die Maximalauflösung der PAL B/G Sendenormen)

Was von der Norm blieb ist also ein zum Rest Europas inkompatibler Standard.

Zu einer UHF Frequenzstandardisierung mit 14 MHz Kanalbandbreite kam es nicht mehr.

Hier die Senderreichweite eines 10 MHz Breitbandsignals:

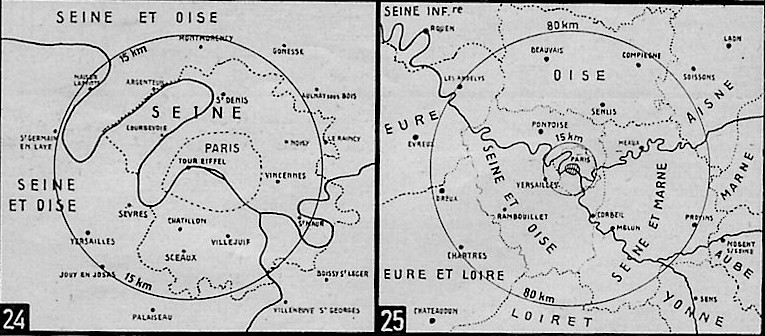

Bild: Ausstrahlungsdiagramm für den Großraum Paris 1950 mit 819 Zeilen und max. ~80 km Reichweite

Der leise Betrieb:

Als weiteres Pro-Argument findet man den unhörbaren Betrieb der 819 Zeilen Fernsehgeräte.

Zum Vergleich geben in Abhängigkeit von der Zeilenablenkfrequenz die Ablenkschaltungen der angeführten Normen folgende Frequenzen (und somit Störgeräusche an den Zuseher/Zuhörer) von sich. (Netzfrequenzen und deren Vielfache sind hier unberücksichtigt)

405: 405x25= 10.125Hz

441: 441x25= 11.025Hz

455: 455x25= 11.375Hz

525: 525x30= 15.750Hz

625: 625x25= 15.625Hz

819: 625x25=  20.475Hz

Bei 819 Zeilen liegt diese bereits außerhalb des für den Menschen hörbaren Bereichs. Bei insbesondere den 400 Zeilen Standards jedoch wird insbesondere für jüngere Menschen die Pfeiftonhintergrundkulisse eher unangenehm in Erscheinung getreten sein.

Das 819 Zeilen Kanalraster ( CCIR Standard E von 1949 – 1980)

Kanal 1 & 3 konnten aufgrund der Bild ZF von 28,05 MHz sowie der Ton ZF von 39,20 MHz nicht normiert werden.

Chronologie - Zeitschiene zum französischen Fernsehen

François Mitterand der spätere französische Präsident erlässt die 819 Zeilen Norm sowie die gesicherte Weiterführung des 455 Zeilen Senders bis Ende 1958

Inbetriebnahme des Konverters, der Empfängern des 441 Zeilen Fernsehdienstes erlaubt die Außenreportagen und Direktreportagen des 819 Zeilen Dienstes zu verfolgen.

Bild: Studio Strassbourg mit Thomson Ausrüstung (1954 Werbeblatt f. T. TV)

Die Radiodiffusion et Television Francaise hat den 5.000 Besitzern der 441 Zeilen Geräte eine Vergütung von umgerechnet 220 DM zum Ankauf eines 819 Zeilen Fernsehempfängers angeboten [14].

Bild: Um 1955 ging es langsam mit der Verbreitung des Fernsehens am Beispiel des Antennenbaus voran

Vergleiche das Konzept mit dem in Deutschland bereits vor dem Krieg angebotenem Konzept des "Blockempfängers" der den Tuner einsparen konnte.

Für den Export des SECAM Systems stellte man in den 1960er Jahren Mittel und Kräfte ungeahnten Ausmaßes zur Verfügung:

Ein 4. TV Programm ausgeführt als Pay TV wird für Dezember 1983 geplant. (Quelle FS 3/1983 Seite 31)

Daher kam auch Frankreich als treibende Kraft der Einführung von Peri - Scart Anschlußbuchsen bei TV und Videogeräten in das Spiel.

Denn nur dort konnte preiswert ein Canal+ Decoder ohne einen eigenen Empfangsteil besitzen zu müssen angeschlossen werden. (Quelle FS 18/1982 Seite 50) Auch verwendbar für den Anschluß eines Antiope Decoders für den französischen Videotext. (Peritelevision)
