Alle Analogen GRUNDIG SAT Receiver von Anfang an:

Das war für mich damals eine mehr als faszinierende gut gemachte Werbung um 1987 für das SAT Fernsehen was ich auch heute noch so empfinde.

Die Einladung zu einem damals exotisch scheinenden "Breakfast with Amerika" was im Ohr als bekannt klingend nach "Breakfast in America" von Supertramp nachhallte. Oder war es eher "Breakfast in Bed" mit UB40?

Vielleicht beides. Suggerierte diese Werbung eben erst jetzt und nur mit GRUNDIG SAT Receivern, zudem dem STR 201 Flaggschiff auch Fernsehsendungen aus den USA sehen zu können. ©Werbeschaltung von GRUNDIG.

Wie so oft war dies für die meisten Interessenten nur die Karotte die sie vor der Nase tanzen sahen.

Direktfernsehen aus den USA gab es vor der Astra 19° Ost Aufschaltung nur auf Intelsat 27,5°West und dort "nur" mit dem bereits Normgewandelten Europafeed von CNN dem mehr udn mehr bekannt werdenden Nachrichtensender.

Also eher nichts für Otto Normalverbraucher der leichte Abendunterhaltung wie US TV Shows, Filme oder Sportübertragungen suchte. Aber davon war ja gar nicht die Rede sondern nur von einem informativen Frühstück mit den USA für den "Businessman"!

Dessen alternative, und wir bleiben beim SAT Fernsehen damals EBN gewesen wäre: "Wir von European Business News arbeiten die ganze Nacht damit Sie am Morgen die neuesten Nachrichten erfahren können" war der sehr geschäftig und wichtig klingende Jingle Satz gehört in der GRUNDIG Servicewerkstatt jener Tage die mich grenzenlos fürs SAT Fernsehen begeisterten.




Modelljahr/e

Marke/Type/Modell

Kurzbeschreibung

 VK - Preis

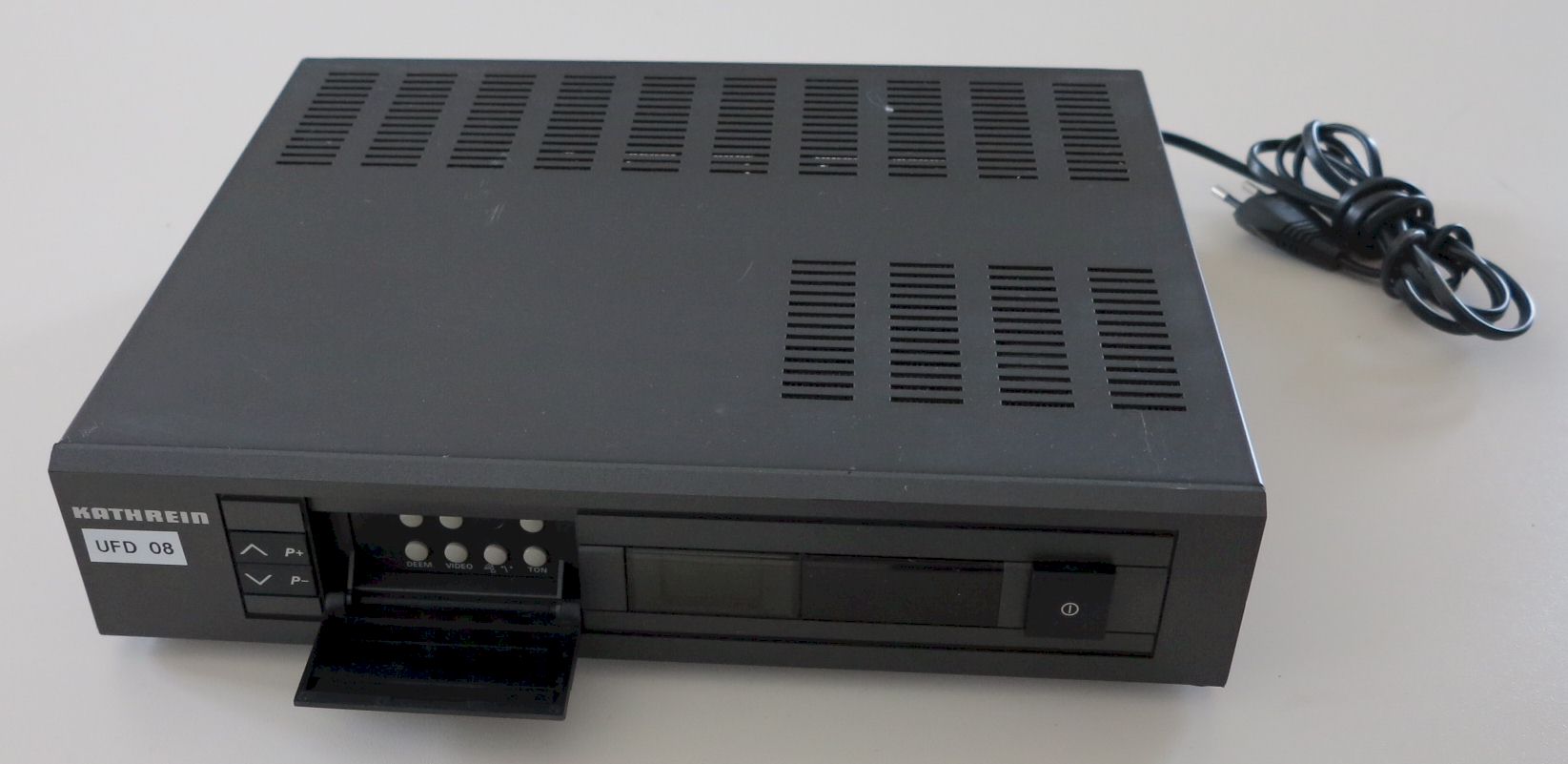

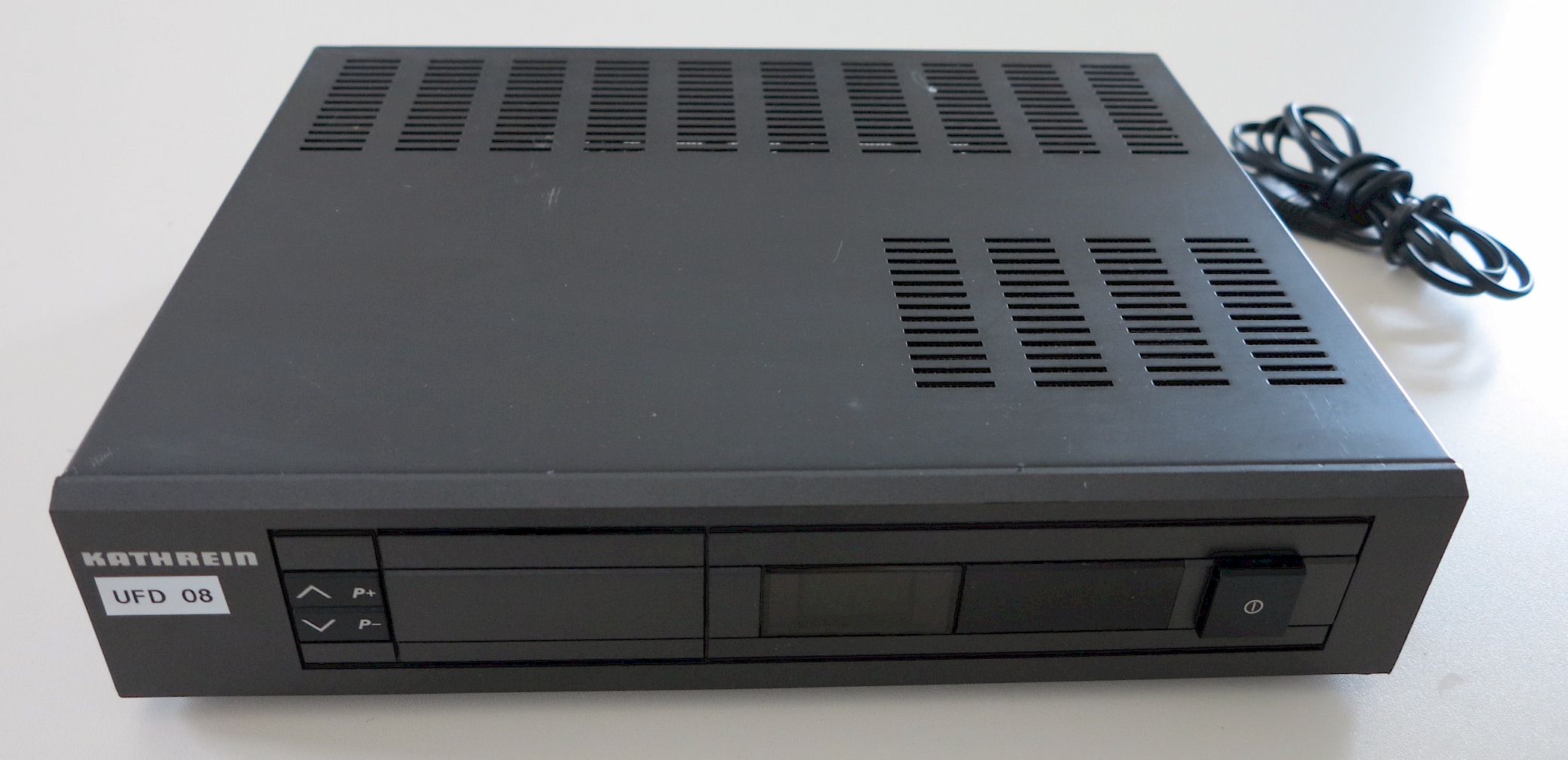

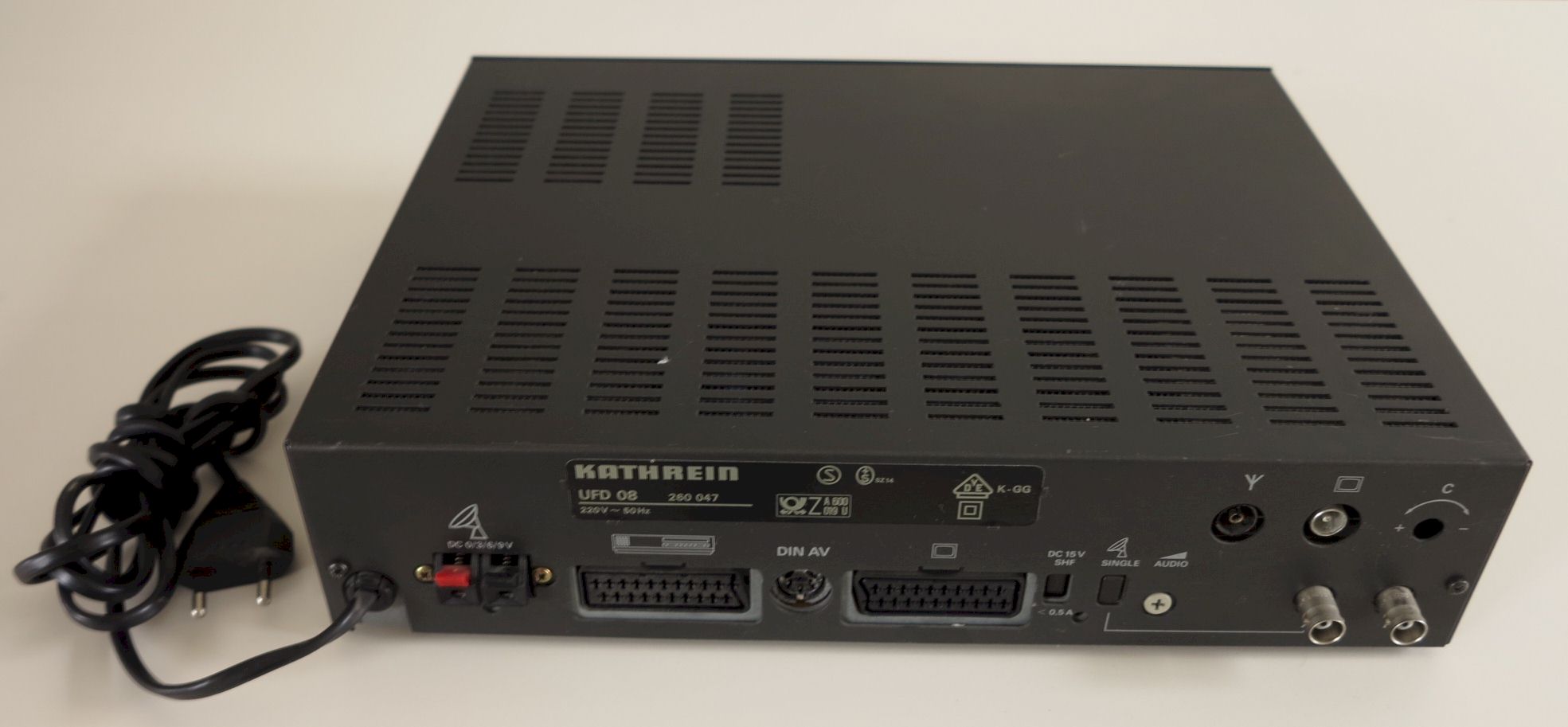

Kathrein UFD08 Grundig STR200

Kathrein UFD08 Grundig STR200

Kathrein UFD08 Grundig STR200

 1986-1989 Grundig STR-200

baugleich als OEM unter Kathrein UFD 08 verkauft

 Der erste SAT Receiver von Grundig. 1. Generation.

Fernbedienung: RC-200 Satellit;



Bildspende: Danke an Herrn Elektronikermeister Johann H. aus Tirol.

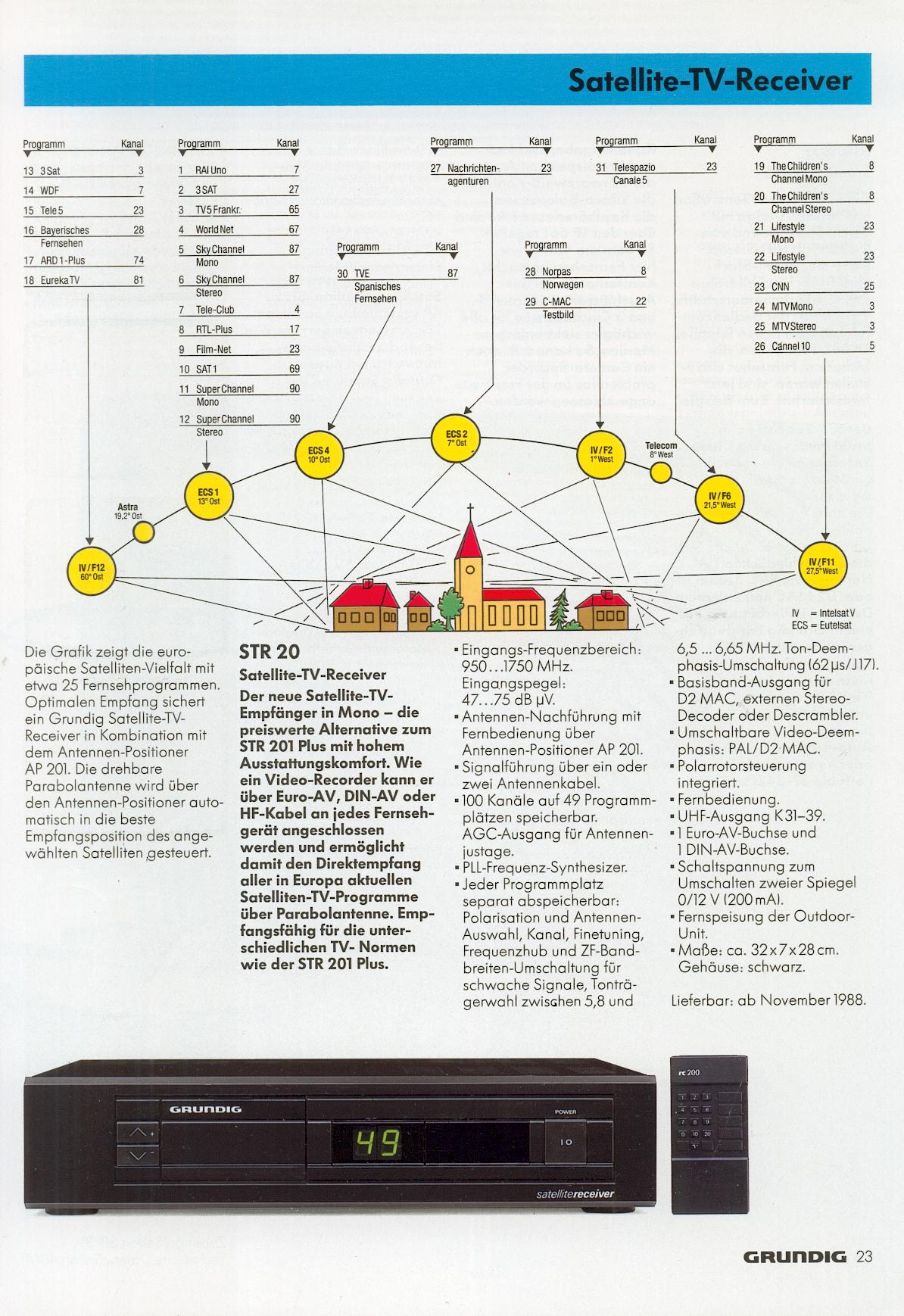

grundig023[1].jpg (337209 Byte) ab Nov. 1988 Grundig STR-20 Fernbedienung: RC-200 Satellit;
    Grundig STR-21 Ein SAT Receiver für den französischen Markt wesentlich für den Empfang des TELECOM 1A Satelliten wie er in [5] als abgemagerte STR-201 Variante im STR-200 Gehäuse. Angepasst für den entsprechenden (besseren) Tonempfang und obligatorisch den SECAM L Modulator.
Grundig STR-22A

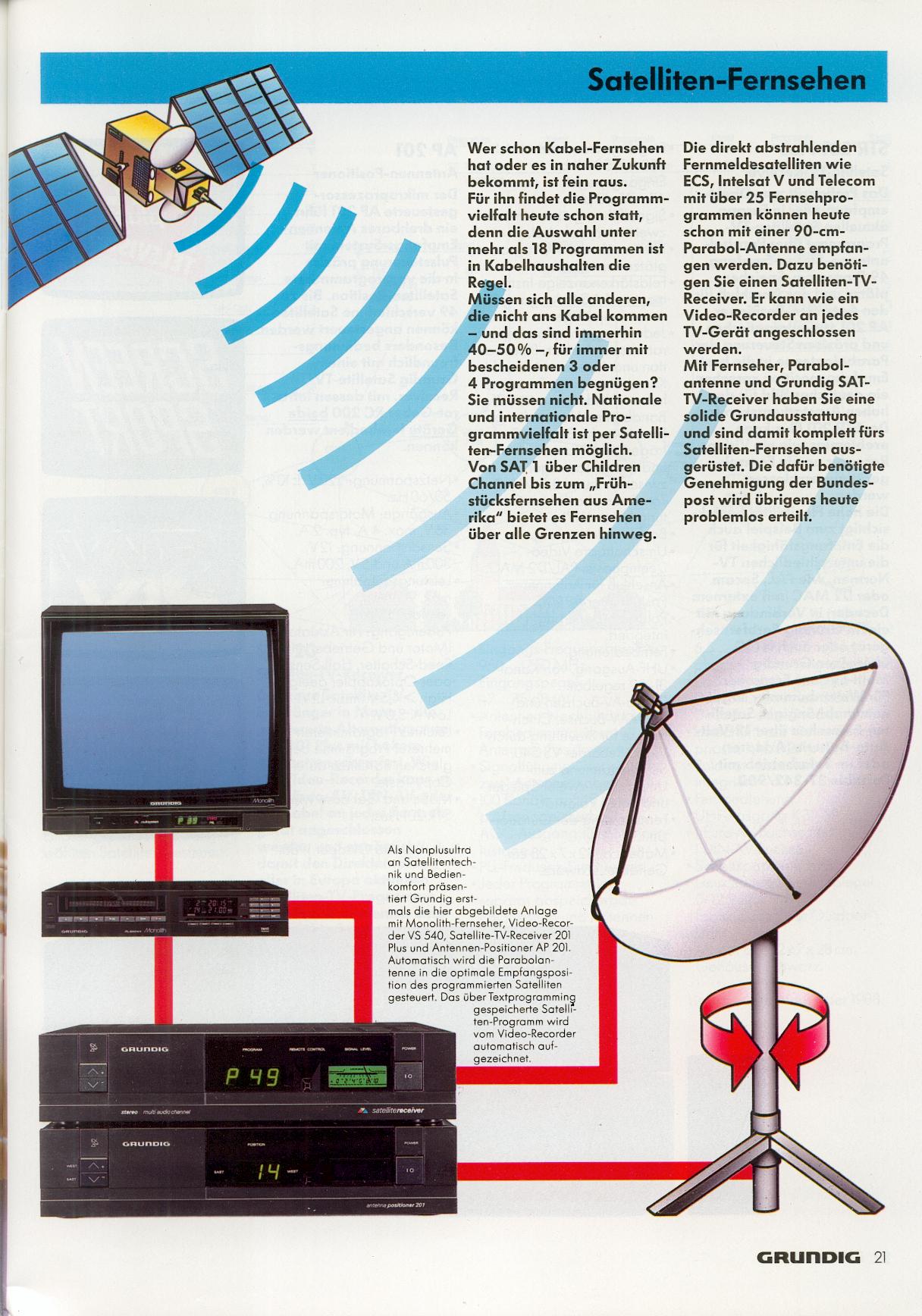

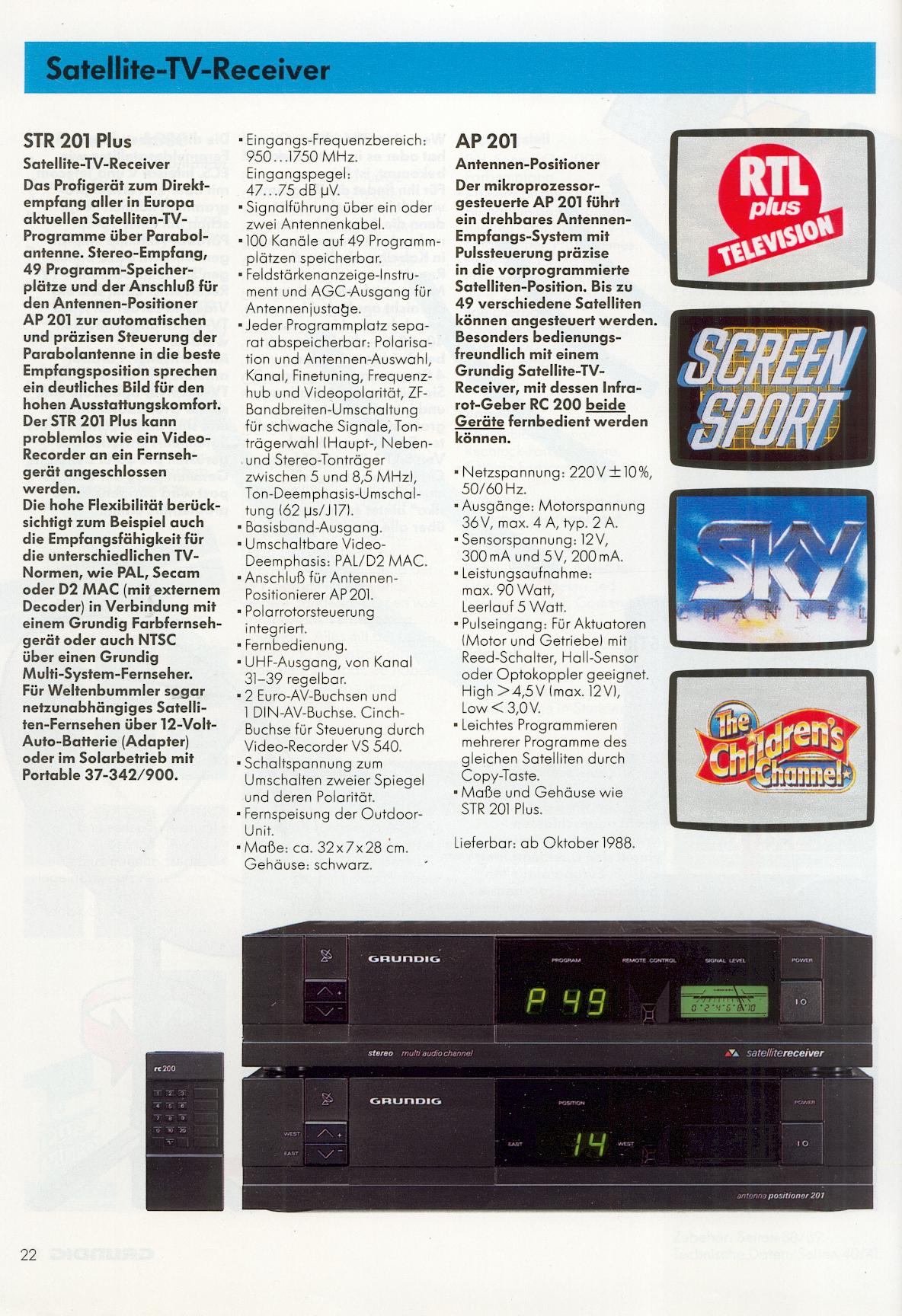

 1987 Messevorstellung; 1988-1990 Grundig STR-201 [1] & AP-201 (ab Okt. 1988) Die 2. GRUNDIG Generation an SAT Receivern.
Fernbedienung: RC-200, Keine Channel Up Down Knöpfe !;  nur 49 Programme! Stereo-Panda Wegener Ton, 9 poliger Steuerausgang für den GRUNDIG AP-201 Positioner, Nachrüstung gab es für 199 Programmspeicher, Diverse Signalspannungen für Steuerzwecke, beleuchtete Feldstärkeanzeige.

In der Praxis wurde das (gute) Gerät sehr heiß was mit Ausfällen im Netzteil, der PLL Kreise, des Modulators und ausgebrannten Beleuchtungslämpchen das Gerät ins GRUNDIG Service in Wien 12 auf meinen Servicerollwagen brachte.
Grundig Fernbedienung: RC-201   Keine Channel Up Down Knöpfe !
1989-1990 Grundig STR-202 Fernbedienung: RC-202;
Grundig STR12 1992 Grundig STR-12 stereo multi audio channel - siehe auch KATHREIN UFD 83 OEM Gerät Dieses Gerät hatte ich als meinen ersten eigenen bzw. Familien SAT Receiver gekauft. öS 5.300,- Schilling, selbstverständlich schon als vergünstigter Preis über einen GRUNDIG Händler "Rudi" in Wien 14 in der Linzerstraße der uns GRUNDIG Mitarbeiter "versorgte".
Das Gerät war für damals fortschrittlich, schnell in der Umschaltung und im TV Alltag auf ASTRA.

14/18 V, 199 Programme, Panda Wegener Ton. DSR 480 MHz Ausgang, AGC Ausgang für Feldstärkemessungen,

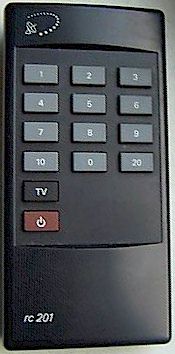

RC201 Fernbedienung mit dem "Pferdefuß" das keine Up/Down Tasten zum Zappen vorhanden waren.
Grundig STR-14 Weitgehend baugleich  STR-12 jedoch mit ausgeführter Sub-D Buchse für SKY Dekoder für den GB Markt.
D_Grundig_STR100DX_microSAT_set.jpg (11361 Byte) Grundig STR-100 DX micro SAT Camping, Wohnmobil geeignet da 11-26V DC Versorgungsspannung)

             3 Scart Euro AV Anschlüsse
             1 Video Control Anschluß
              Spannungsversorgung 11-26V DC
ext. Netzteil 230/15V

110466813382

 Grundig STR 211 Empfangsbereich 950 - 2050 MHz
99 Programme, 141 Kanäle
Fernbedienung RC 212, wegen längerem Stillstand haken die Kontakte etwas, was sich aber bei Gebrauch wieder gibt
On Screen Display
Anschlüsse: 2 Euro AV Buchsen, 3 Cinch Buchsen (NF- Audio L & R , Fernbedienung)
15polige Submin D- Buchse
2 IEC Koax Buchsen 75 Ohm Antennen Ein-/Ausgang
1 IEC Koax Buchse 75 Ohm Sat Eingang
B x H x T: 370 x 80 x 300 mm
1991-1992 Grundig STR-212 Fernbedienung: RC-212;
1990-1991 Grundig STR-300 AP Fernbedienung: RC-300;

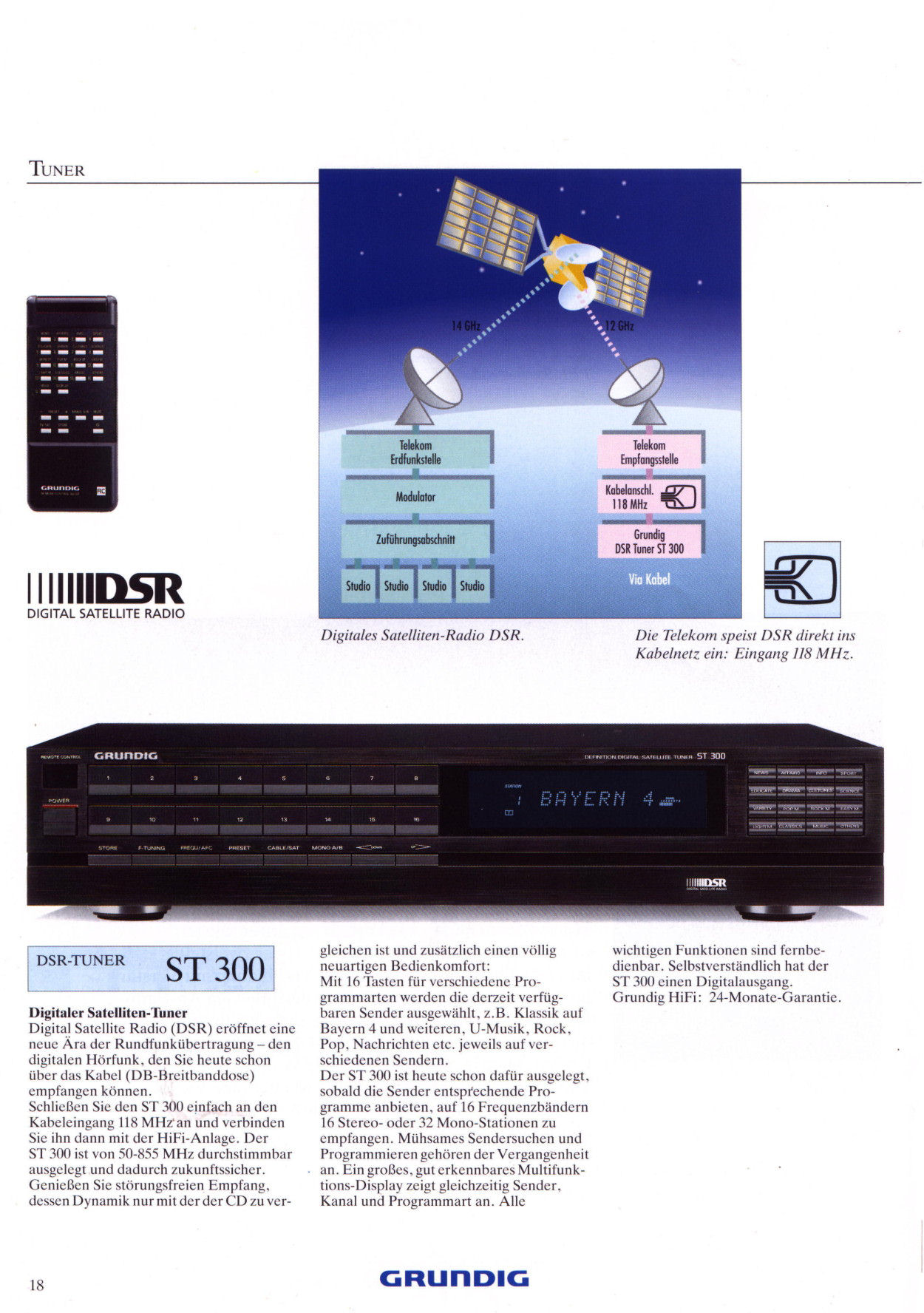

grundig91-19.jpg (322742 Byte) 1991-1992 Grundig ST-300 Fernbedienung: RC-300 ST; DSR Tuner der Fine Arts Serie,
Grundig ST70-574 SAT
1991-1992 Grundig DSR-100 Fernbedienung: TP DSR;

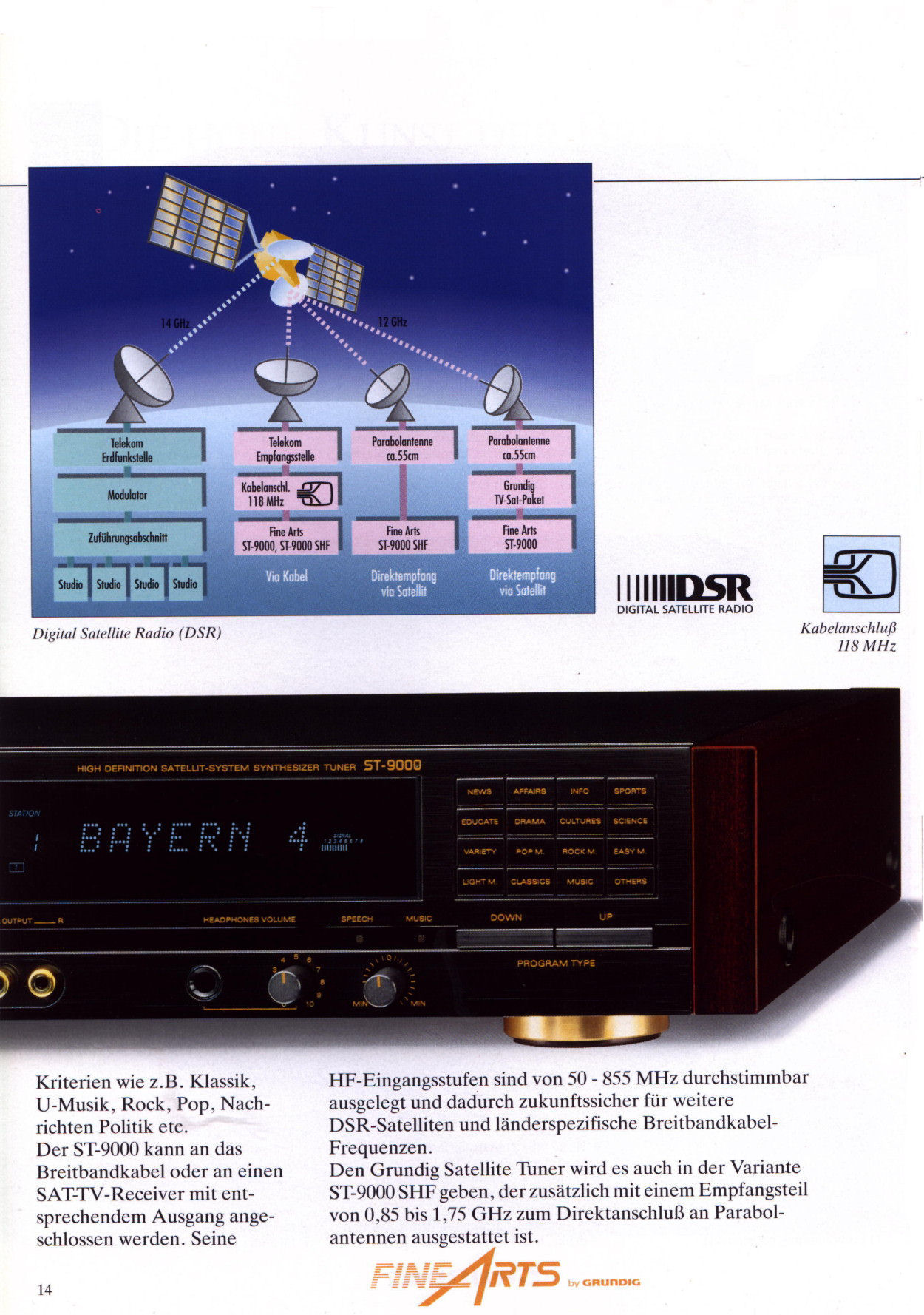

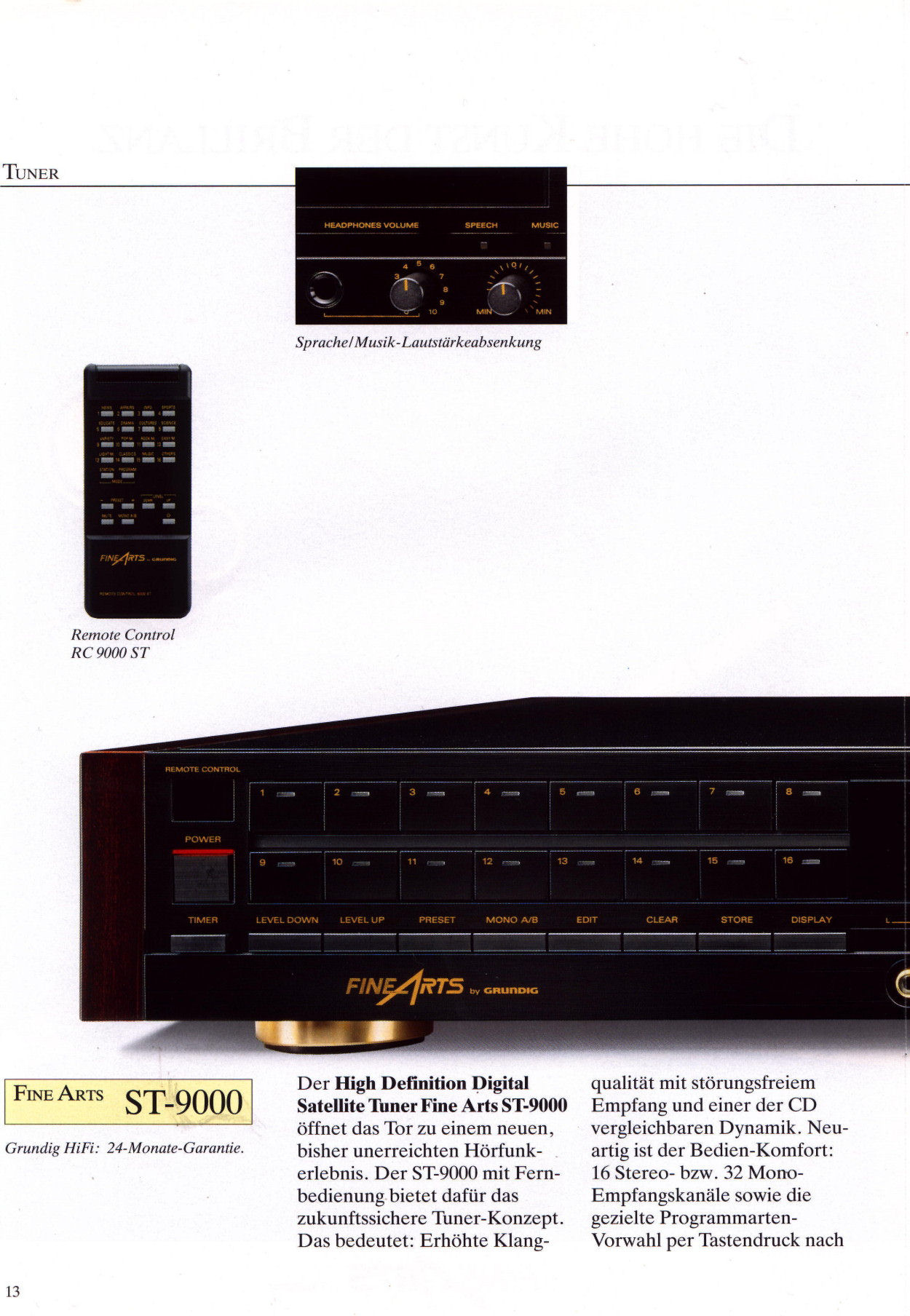

 1991-1992 Grundig ST-9000 Fernbedienung: RC-9000 ST;

230409420402

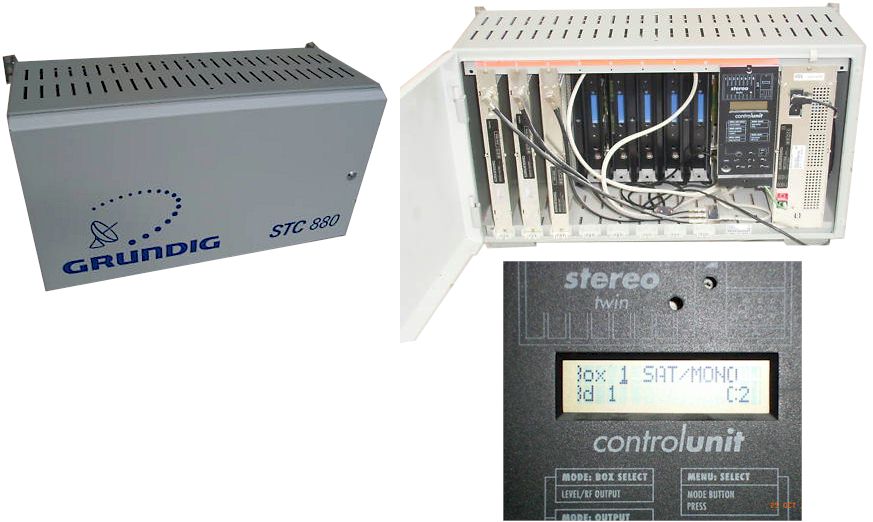

 Grundig STC-880 Sat-Umsetzanlage für  max. 16 analoge Sat-Programme in TV-Kanäle.

Die Kopfstation "STC 880" kann mit Doppel- und Einzelkassetten zum Empfang aller aktuellen analogen Sat-TV-Sender bestückt werden. Angeschlossene Teilnehmer können unabhängig voneinander alle Fernsehprogramme eines ausgesuchten Satelliten empfangen. Durch den modularen, steckbaren Systemaufbau ist es möglich, die Kopfstation mit bis zu 8 Doppel- oder Einzelkassetten zu bestücken. Je nach Bestückungsvariante können bis zu 16 Programme aufbereitet werden.

Die Kopfstation ist mit folgenden Kassetten bestückt:  1 x HRM 883 SAT TWIN Band 3, S 3 - 30                                                                                                               2 x HRM 851 SAT BAND 1
Grundig HRM-800

SAT-Kassetten:

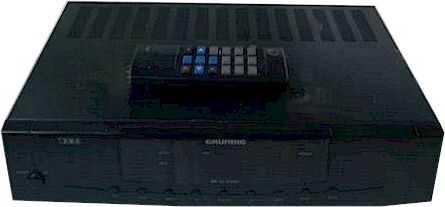

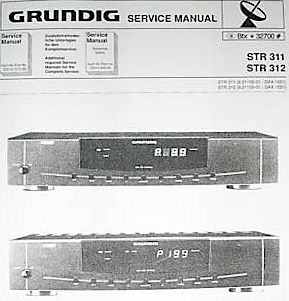

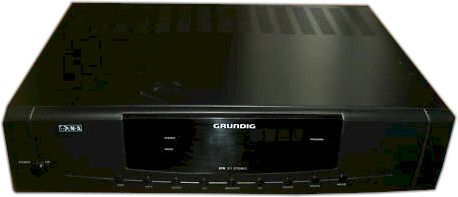

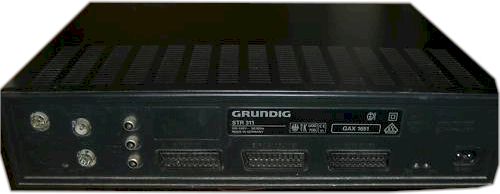

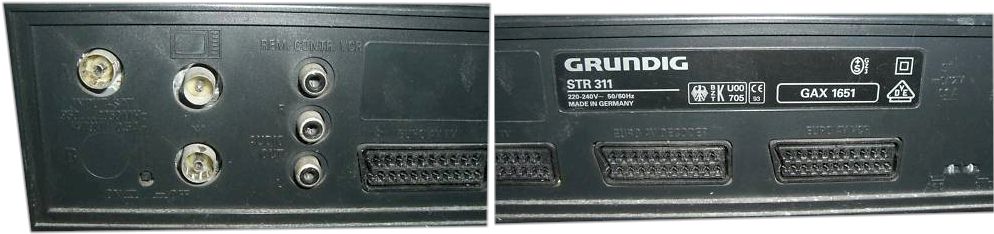

 Grundig STR-311 Stereo

Technische Daten:
Empfangsbereich:                             intern: 910 ... 2050 MHz

empfangbare Sendersignale:

9,75 GHz LNC: 10700 ... 11800 MHz

10,00 GHz LNC: 10910 ... 12050 MHz



LNC-Oszillatorfrequenz                  einstellbar: 9,75/10 GHz

Abstimmsystem:                                 Frequenzsynthesizer mit direkter Frequenzeingabe.

Vorwärts in 10 MHz-Schritten

Rückwärts in 3 MHz-Schritten

Einzelsteps in 0,5 MHz-Schritten, entspricht Finetuning



Frequenz-Suchlauf:                           ATS für horizontale und vertikale Polarisation

Programme:                                        99 TV-Programme und 99 Radio-Programme

Last Station Memory:                       Für TV und Radio



Ton-ZF:                                                Direkte Frequenzeingabe von 5,00 ... 9,99 MHz, in 10 kHz-Schritten einstellbar



Audio-Deemphasis:                           Bei Hauptton, Mono, ton 1 zwischen J17 und 50 μsec.wählbar.

Stereo:                                                 Wegener Lizenz

Fernbedienung:                                  rc sat (rc 212 kompatibel); Fernbedienung auf 2. Ebene umstellbar;

(zum gleichzeitigen Betrieb von 2 SAT-Receivern)



Display:                                                4 stellige 7-Segmentanzeige

2 Leuchtdioden für Stereo und Radio.



Timer-Aufnahmen:                            Mit einem dafür vorbereiteten GRUNDIG Videorekorder sind bis zu 8 vorprogrammierte Aufnahmen möglich.



Modulator:                                           Frequenzsynthesizer: UHF C25 ... C60, K 36 voreingestellt



LNC-Speisung:                                   14/18 V, max. 500 mA, LNC-Spannung mit überlagertem 22 kHz Schaltsignal wählbar (Bei Verwendung eines Multi-Switch darf die Stromaufnahme diesen Wert nicht überschreiten). Bei Bedarf kann die LNC-Spannung mit dem Schalter ´Q abgeschaltet werden.



Anschlüsse:                                        Feldstärke-Meßausgang für exakte Antennen-Justage über 2 Meßstifte.

3 EURO-AV-Buchsen (TV, Decoder und Videorecorder) mit vollautomatischer Buchsenumschaltung

3 Cinch-Buchsen (NF-Audio L u. R. und Fernbedienung durch GRUNDIG Videorecorder)

2 IEC-Koax-Buchsen 75 Ù (Terr. -Antennen Ein- und Ausgang)

1 IEC-Koax-Buchsen 75 Ù (SAT-Antennen-Eingang)



Temperaturbereich:                          Umgebungstemperatur 0 °C ... + 40 °C nach VDE 0860

Netzspannung:                                    220 ... 240 V~, 50/60 Hz

(Regelbereich des Netzteiles 190 ... 264 V)



Gehäuse:                                              (BxHxT) ca. 360x84x285 mm

Gewicht:                                               ca. 2,1 kg




 ~1996 Grundig STR-322 Twin

Anschlüsse Sat-Antenne

- VHF/UHF Eingang

- Sat-UHF Ausgang

- Scart TV Ausgang mit RGB-Durchschleifung Decoderbuchse

- Scart PAL/MAC-Decoderbuchse oder Videorecorderbuchse

- Scart Videorecorderbuchse

- Feldstärke-Meßausgang für Empfangsteil A

- Anschluss Remote Control VCR zur Steuerung verschiedener Grundig Videorecorder

- Analog Audio Ausgang

- Stromanschluss 220 V


Ebay Auktion 270490758158

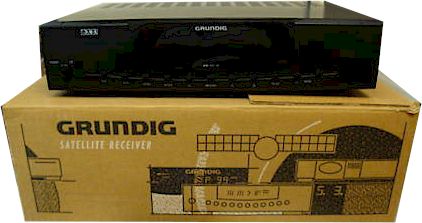

 Grundig STR-400

Auktion 130348251138

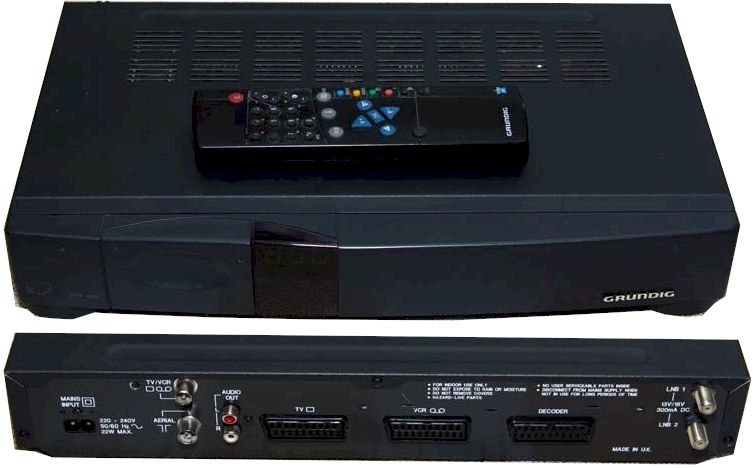

 Grundig STR-420 Grundig Stereo Satelliten Receiver
STR 420 inkl. Fernbedienung TP 720 SAT

Stereo-Satelliten-Receiver für TV- und Rundfunk-SAT-Empfang.
250 Programmspeicherplätze TV/Radio.
Stereo-Empfang (Panda-Wegener-Lizenz).


Audio Cinch Ausgang für Hifi Stereoanlage
LNC-Schaltspannung 13/18 V
HF-Modulator von Kanal 28-47 einstellbar
22 KHz Schaltfrequenz
Kontrasteinstellung
Zahlenschloss / Kindersicherung
3 X Euro – AV- Scart (gesamt)
Direkte Frequenzeingabe
Mono/Stereo –Umschaltung


Breite 40 cm, Höhe 7cm, Tiefe 23,5cm

Made in UK (Pace?)

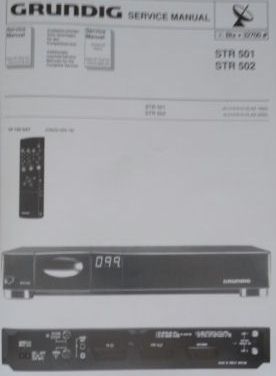

Grundig STR-502

Ebay Auktion 170410884750


300370290034

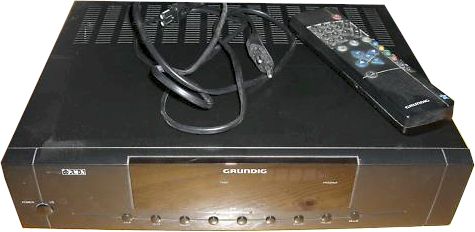

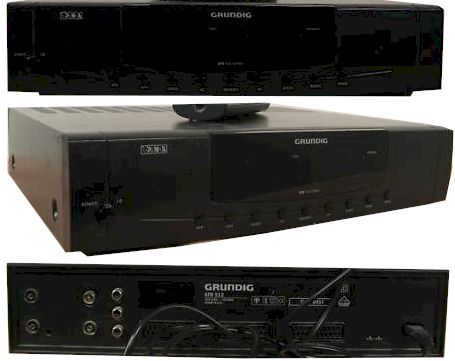

 Grundig STR-512 3 Scartanschlüsse TV,Decoder,VCR

Anschluß für Input Sat 950-2050MHz 14/18 0,35A

Audio out Links + Rechts,REM. Control VCR,

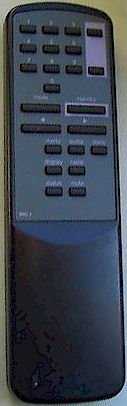

Grundig SRC-2 Fernbedienung

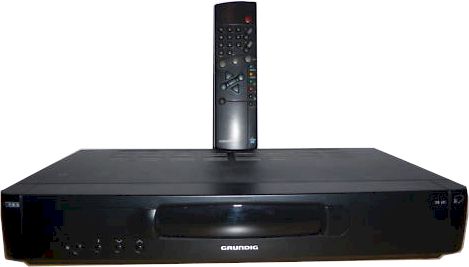

D_Grundig_STR631_front_RM.jpg (12046 Byte) Grundig STR-631 Display zeigt den Sender-Name an
3x Scart (1x TV, 2x AUX)
2x Cinch-Ausgang für Stereoton
2x LNC-Anschluß für 2 LNB´s
Satelliten-Receiver für TV- und Rundfunkempfang
300 Programmspeicherplätze TV/ Radio
DiSEqC 1.0
Das Gerät hat Megalogic SAT: Gerät kann damit durch bestimmte Grundig-Videorecorder bei Aufnahmen gesteuert werden!

·         4000 TV/Radio-Programmspeicherplätze

·         3 Scart-Anschlüsse

·         1 Cinch-Anschluss

·         Panda Wegener Stereo

·         Timer

·         Automatischer Sendersuchlauf

·         Automatische Sendererkennung

·         OSD-Bildschirmdialog

·         10-stelliges Display

·         22kHz Schaltsignal,

·         DiSEqC 1.0 Steuerung

·         Suchlauf automatisch / manuell

·         LNB Versorgung 14V/18V max. 400mA

·         Empfangsbereich 950-2150 MHz

·         Abmessung B x H x T 360 x 60 x 266 mm

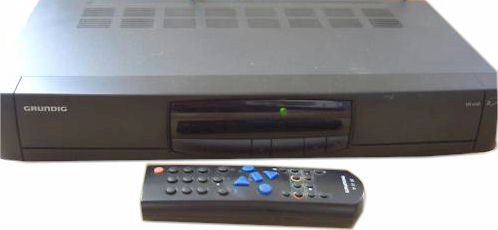

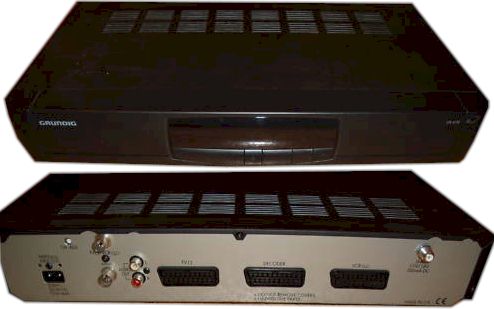

 Grundig STR-6100
  • 300 Programmplätze
  • Fernbedienung TP 715 SAT

130348726248

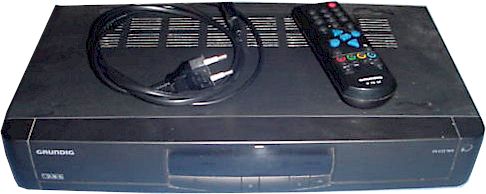

Grundig STR-6122 Twin Stereo Ton (Panda-Wegener-System)
Das Gerät hat einen Doppeltuner zum Empfang von 2 Programmen gleichzeitig, z.B. für Videoaufzeichnungen.
3x Scart (1x TV, 1x VCR, 1x Decoder)
2x Cinch-Ausgang für Stereoton
2x LNB Anschluß
Satelliten-Receiver für TV- und Rundfunkempfang
300 Programmspeicherplätze TV/ Radio
DiSEqC 1.0


Ebay Auktion 230403642184

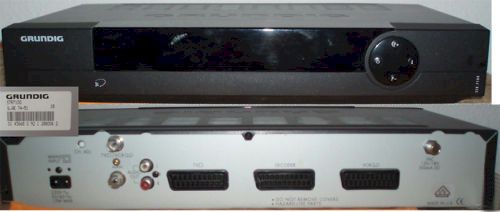

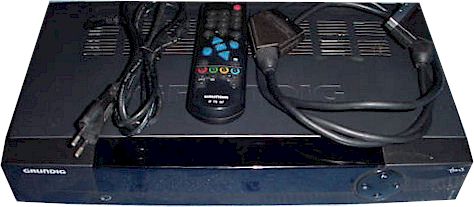

 Grundig STR-7100
  • Stereo Ton (Panda-Wegener-System)
    3x Scart (1x TV, 2x AUX)
    2x Cinch-Ausgang für Stereoton
    Satelliten-Receiver für TV- und Rundfunkempfang
    300 Programmspeicherplätze TV/ Radio
    - Audio Cinch Ausgang für Hifi Stereoanlage
    - LNC- Schaltspannung 13/18V
    - 3 x Euro- AV- Scart
    - 22 KHz Schaltfrequenz
    - Kontrasteinstellung
    - Zahlenschloss / Kindersicherung
    - Direkte Frequenzeingabe
    - Mono / Stereo Umschaltung
    - 40 x 7 x 23,5cm

220519846519

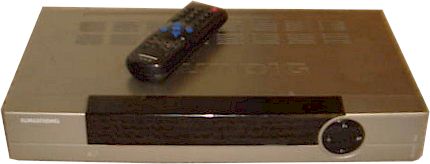

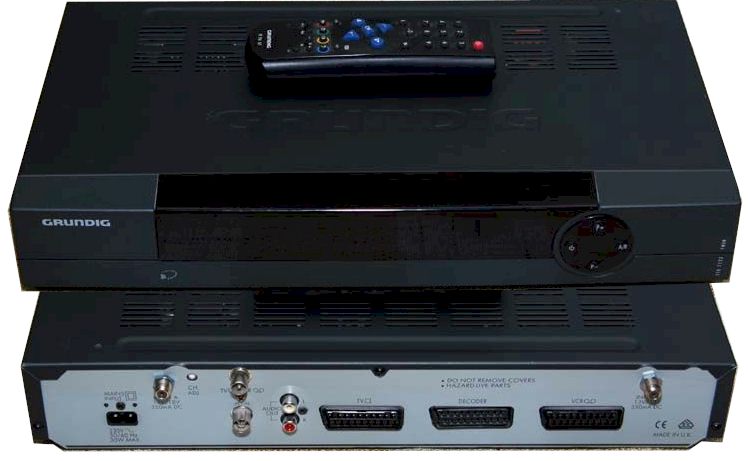

 Grundig STR-7122 Twin

2 x LNB-Eingang

1 x SCART für TV-Anschluss

1 x SCART für Videorecorder-Anschluss

1 x SCART-Eingang für ein weiteres Gerät (z.B. Decoder)

1 x Antennen-Eingang

1 x Antennen-Ausgang

1 x Chinch-Stereo-Ausgang

 Fernbedienung TP 716 SAT

Maße: (Breite x Tiefe x Höhe): 40cm x 22cm x 7.5cm

320455698711

 Grundig STR-8150 300 Programmpl.

                             : Timer

                             : 3x Scart

                             : 2x Cinch / Audio

                             : DiSEqC 1.0 - Signal

                             : Panda Wegener

                             : Video Control

                             : Kindersicherung

Auszug aus dem Quellenmaterial:

  1. TELE-satellit 3-4 1987
  2. GRUNDIG Technisches-Jahrbuch 1992
  3. Persönliche Erinnerungen an Geräte in meinem Besitz sowie Erfahrungen aus dem Servicealltag um 1990
  4. TELE-audiovision 35 1986 zum STR200
  5. TELE-satellit 2/88
